Ripetizione su spline

Dobbiamo realizzare una zigrinatura su una superfice ondulata

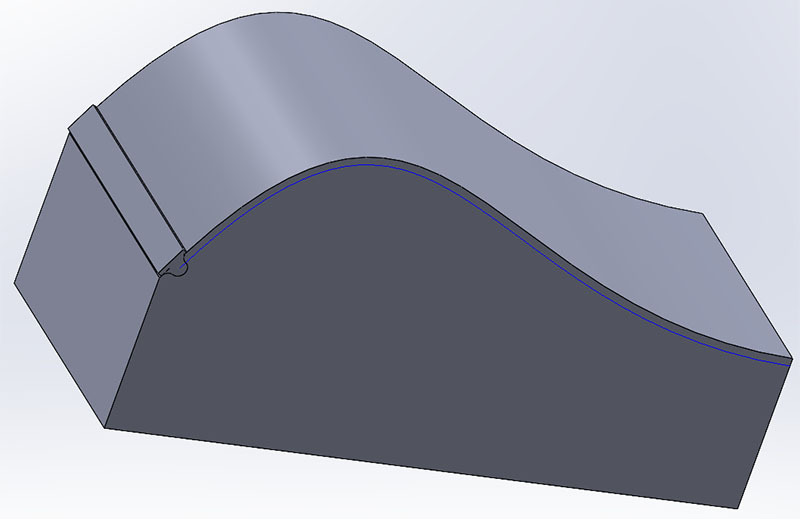

Come primo passo sulla facca frontale apriamo uno schizzo e:

1. Mediante Converti entita" proiettiamo la superrficie ondulata sullo schizzo
2. Poi mediante "Entità di offset" disegnamo una spline distante 2.5mm tratto pieno

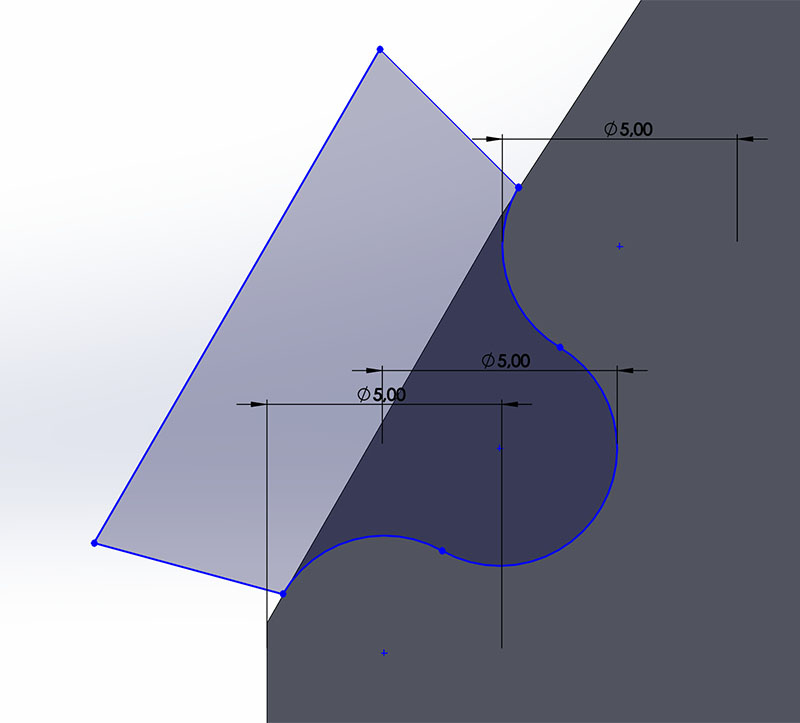

3. Disegnamo una sezione che ci servirà per tagliare la scanalatura, partendo da tre cerchi da 5mm ritagliando in modo che assomigli ad una campana rovescia



   Dovrebbe assomigliare a questa sezione, perchè così?
   I corpi durante la ripetizione neltratto convesso si allargheranno, la forma a tapezio con la base maggiore in alto farà in modo che i corpi non si separeranno. Nel tratto concavo si sovraporranno tra di loro. Questo non lascerà parti scoperte ed il risultato sarà pulito.


4. Usciamo dallo script senza estrudere
5. Sulla faccia frontale del solido crea un nuovo schizzo e mediante "Converti Entità" proietta lo schizzo precedente. Poi cancella tutto tranne la spline. Questa deve essere accorciata in modo che il suo inizio coincida con il cerchio centrale della campana rovescia. Esci dallo schizo
6. Vai su Inserisci→Curva→Proietta e ti trovi in "Curva Proiettata", spunta "Traccia su facce", seleziona l'ultimo schizzo quello con la sola spline
7. Poi su proiezione delle faccie clicca sulla faccia del solido su cui vuoi proiettare la spline solitaria, fai ok
8. Ora torna al primo sketch quello con la campana rovescia, trasforma in trateggiata la spline continua
9. Estrudi lo schizzo fino alla supeficie opposta, ma lasciando il corpo separato dececca la spunta su "Unisci risultato" i contorni selezioati lasci solo la campana rovescia




Vai su Inserisci → Ripetizione → Guidata da curva

• Seleziona la curva che hai appena proiettato.
• Seleziona la funzione da ripetere (l'estrusione solida della campana rovescia).
• Imposta spaziatura, numero di copie, orientamento e “Tangente alla curva”.
• Clicca su corpi e seleziona l'estrusione della campana rovescia
• Conferma.

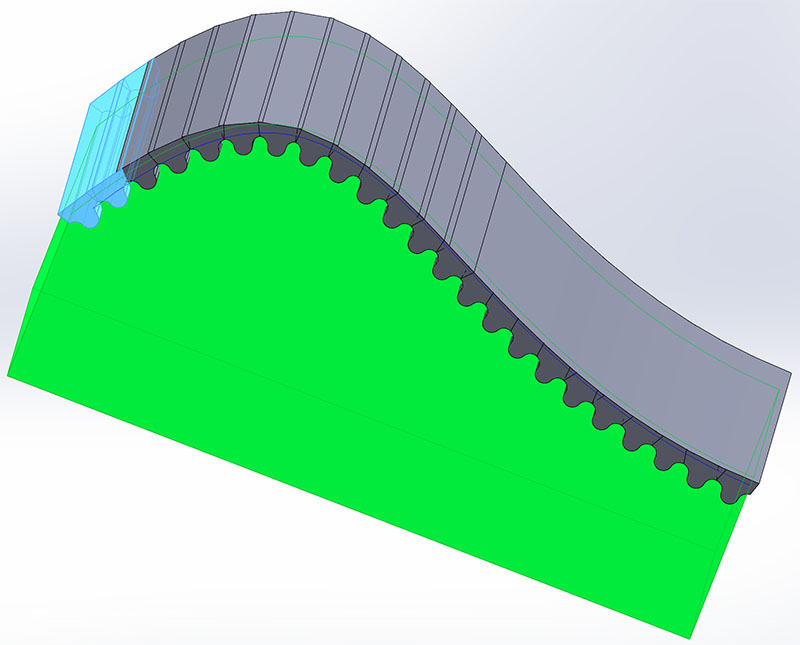

Sottrazione della geometria dalla superficie principale

Ora che hai creato tutte le copie della campana rovesciata lungo la curva, puoi procedere con il taglio vero e proprio:

• Usa il comando "Funzioni → Abbina → Sottrai".
• Seleziona come corpo da mantenere il corpo principale (quello della superficie).
• Seleziona come corpi da sottrarre tutte le copie della campana rovesciata.

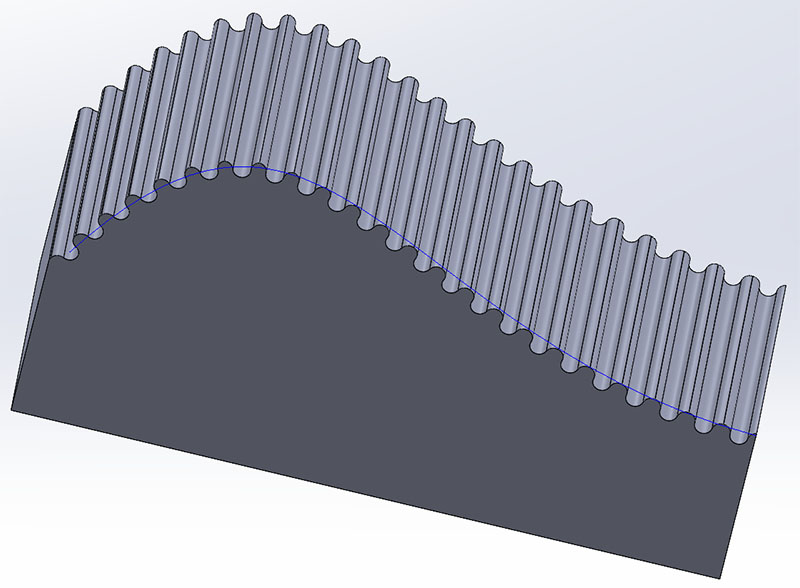

Questo processo rimuoverà le forme a campana rovesciata dalla superficie, creando i solchi di zigrinatura.

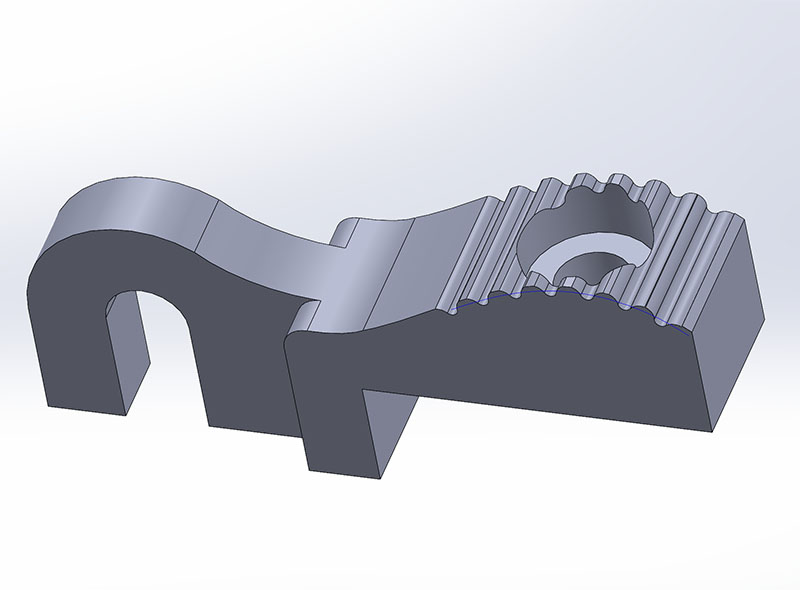

Questo processo è stato utilizzato per realizzare il prtarullo delcalibro Borletti che si era rotto.
