Modulo Relè a 2 Canali

GTIWUNG Modulo Relè a 2 Canali 5V Con Optoisolatore Accoppiatore

Non utilizza I2C

  • È un modulo con ingressi digitali: ha pin come VCC, GND, IN1, IN2 e (a volte) JD-VCC.

  • Non contiene alcun chip expander I²C (es. PCF8574), ma soltanto optocoupler PC817 per isolare elettricamente.

  • Questo significa che il controllo del relè avviene tramite segnale digitale “alto” o “basso” inviato ai pin IN1 e IN2.

  • Basta collegare VCC a 5 V, GND a comune e mettere INx a LOW (tipico “low-level trigger”) per attivare il relè.

  • Non serve configurare alcun indirizzo, proprio perché non comunica su I²C.

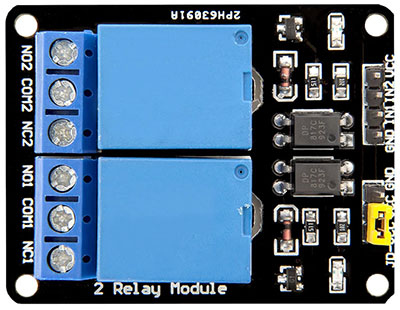

Piediatura:



Vedi ebook AZ-Delivery qui





Descrizione

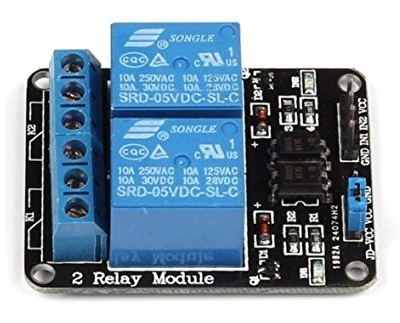

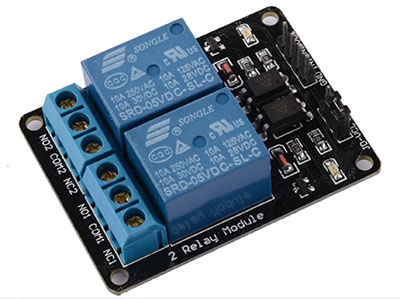

Questo Modulo relè 2-canali è appositamente progettato per controllare due relè in maniera molto semplice ed intuitiva. Il modulo dispone di due relè ad alta corrente e di due LED che ne indicano lo stato di output.

Con questo modulo relè a 2 canali è possibile controllare motori, carichi induttivi ed altri dispositivi; questo prodotto è quindi di fondamentale importanza in progetti di domotica o, più in generale, in progetti di robotica.

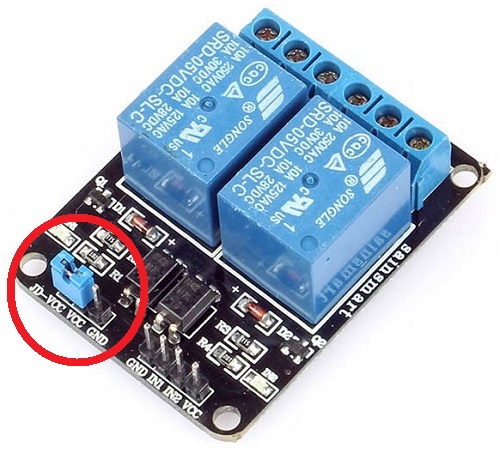

Un'importante caratteristica di questo modulo è la possibilità di distinguere l'alimentazione fornita ai relè dall'alimentazione fornita alla logica della scheda. Sul modulo è infatti presente un jumper a 3pin (GND-VCC-JDVCC) che permette di selezionare la fonte di alimentazione per i relè. Quando il ponticello è posizionato sui pin VCC/JD-VCC, la tensione fornita per alimentare la logica tramite il connettore a 4 pin viene utilizzata anche per alimentare i relè.

Se invece si volesse utilizzare una fonte di alimentazione differente per pilotare i relè, è sufficiente scollegare il ponticello e collegare la fonte di alimentazione esterna direttamente tramite i pin GND e JD-VCC del jumper (lasciando scollegato il pin VCC centrale del ponticello). In questo modo, l'alimentazione per la logica del modulo viene fornita tramite il connettore a 4 pin posto sulla scheda, mentre l'alimentazione per i relè viene prelevata dal jumper.





Il modulo è dotato di optoisolatori sulle linee IN1 e IN2 in modo tale che si garantisca l'isolamento galvanico tra il carico dei relè e la scheda di controllo che pilota questo modulo.

Questo modulo è compatibile con Arduino.



⚙️ Tipo di ingresso del modulo relè GTIWUNG 5V

  • Segnale di controllo (IN1, IN2):

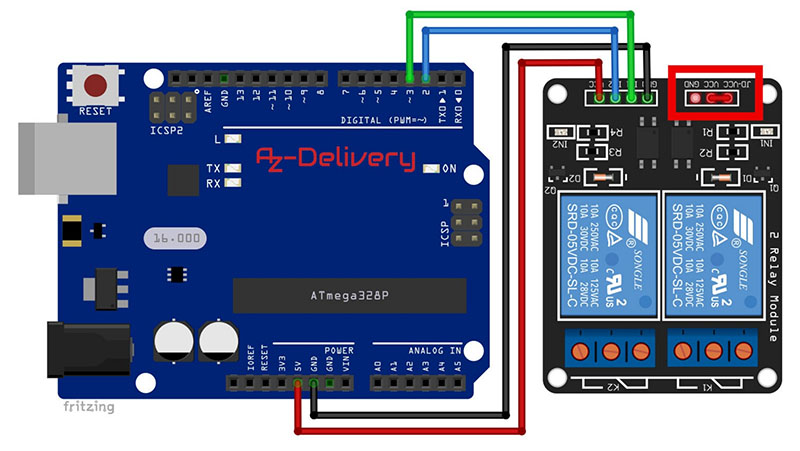

    Collegato a un pin digitale di Arduino o altro microcontrollore.

  • Attivazione:
    Il relè si attiva (scatta) quando l’ingresso è portato a LOW (0 V).

  • Disattivazione:
    Il relè si disattiva quando l’ingresso è HIGH (5 V).

Il modulo GTIWUNG include LED di segnalazione integrati:

  • Un LED verde indica che il modulo è alimentato (power-on).

  • Due LED rossi (uno per ogni canale) si accendono quando il rispettivo relè è attivato—cioè quando il contatto interno passa allo stato “chiuso”

Specifiche

  • Tensione operativa: 5V DC
  • Canali: 2
  • Tensione di carico (max): 10A 250V AC o 10A 30V DC
  • Indicatori LED per lo stato di uscita dei relè
  • Compatibilità: Arduino, Raspberry Pi
  • Dimensioni del modulo: 50 x 38 x 17mm
  • Peso del modulo: 27g
