Pannello Fotofoltaico

LR5-72HPH-545W

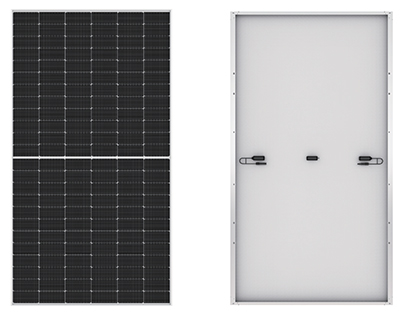

Il pannello della LONGi Solar (spesso abbreviata o confusa con "Logi"), nello specifico il popolarissimo modello da 545W della serie Hi-MO 5.

E' un modello monofacciale (LR5-72HPH545). Ecco le specifiche tecniche dettagliate basate sui dati STC (Standard Test Conditions): vedi scheda tecnica qui

⚡ Specifiche Elettriche (STC/NOCT)

🏗️ Caratteristiche Meccaniche

• Tipo di cella: Monocristallina (M10 Gallium-doped).

• Disposizione celle: 144 (6x24) con tecnologia Half-cut.

• Dimensioni: 2256 x 1133 x 35 mm (Nota: alcuni modelli recenti potrebbero variare di pochi millimetri, es. 2278 mm di lunghezza).

• Peso: circa 27,2 kg (versione monofacciale) o 32,3 kg (versione bifacciale con doppio vetro).

• Vetro: Singolo o doppio vetro temperato da 3,2 mm.

• Telaio: Lega di alluminio anodizzato.

• Scatola di giunzione: Grado di protezione IP68.



🌡️ Coefficienti di Temperatura

• Coefficiente Pmax: -0,34% / °C

• Coefficiente Voc: -0,265% / °C

• Coefficiente Isc: +0,050% / °C

• Temperatura operativa: da -40°C a +85°C



🛡️ Garanzia e Durata

• Garanzia sul prodotto: 12 anni.

• Garanzia sulla resa lineare: 25 anni (per il monofacciale) o 30 anni (per il bifacciale), con un decadimento annuale molto basso (circa lo 0,4% - 0,55%).

• Resistenza ai carichi: 5400 Pa (neve) sul fronte e 2400 Pa (vento) sul retro.

Consiglio tecnico: Dato che superano i 2 metri di lunghezza, assicurati che la struttura di montaggio sia certificata per pannelli di grandi dimensioni (M10), poiché le sollecitazioni del vento su una superficie così ampia sono notevoli.

Considerazioni sul rendimento

Nella scheda tecnica, noterai che i dati elettrici (come la potenza o l'efficienza) sono divisi in due colonne: STC e NOCT . Questi rappresentano standard di laboratorio diversi utilizzati per misurare le prestazioni dei pannelli solari.

Ecco una spiegazione semplice per capire la differenza:

1. STC (Standard Test Conditions)

Le STC sono le "condizioni ideali" o da laboratorio. Servono principalmente come punto di riferimento universale per confrontare pannelli di produttori diversi .

I parametri delle STC sono:

• Irraggiamento: 1000 W/m² (equivale al sole a picco in una giornata perfettamente limpida) .
• Temperatura della cella: 25°C .
• Massa d'aria (AM): 1.5 (lo spessore dell'atmosfera che la luce attraversa) .

Il limite delle STC: Nel mondo reale, è molto raro che un pannello lavori a $25°C$ mentre riceve $1000 W/m²$ di sole, perché la luce solare scalda il pannello molto al di sopra della temperatura ambiente.

2. NOCT (Nominal Operating Cell Temperature)

Le NOCT sono condizioni molto più vicine a quelle che il pannello sperimenta realmente sul tetto di casa tua o in una centrale elettrica .

I parametri delle NOCT sono:

• Irraggiamento: 800 W/m² (una giornata soleggiata ma più realistica) .

• Temperatura ambiente: 20°C .

• Velocità del vento: 1 m/s (che aiuta a raffreddare il pannello) .

• Massa d'aria (AM): 1.5 .

In queste condizioni, la temperatura operativa della cella (che nel tuo documento è indicata come 45 \pm 2°C) è quella che il modulo raggiunge naturalmente mentre lavora .

Se prendiamo il modello LR5-72HPH-545M

Perché questa differenza?

• Calore: I pannelli solari sono meno efficienti quando si scaldano. Poiché nelle condizioni NOCT la cella lavora a circa 45°C (invece dei 25°C delle STC), la potenza scende .
• Meno Luce: Nelle NOCT si calcola meno luce solare (800 contro 1000 W/m²), quindi c'è meno energia disponibile da convertire .

In sintesi: Le STC ti dicono quanto è potente il pannello "sulla carta" per fare confronti, mentre le NOCT ti danno un'idea molto più onesta di quanta energia produrrà effettivamente una volta installato

L'Air Mass 1.5 (spesso abbreviato come AM1.5) è un valore numerico che descrive il percorso che la luce solare deve compiere attraverso l'atmosfera terrestre per raggiungere la superficie . È fondamentale per testare i pannelli solari perché lo spettro della luce (la sua "qualità" e i suoi colori) cambia a seconda di quanta aria attraversa.

Ecco come interpretare i diversi valori:

1. La definizione fisica

Il numero indica il rapporto tra il percorso effettivo della luce e quello più breve possibile (cioè con il sole esattamente sopra la tua testa, allo zenit).

• AM0 (Air Mass 0): È la luce solare fuori dall'atmosfera (nello spazio). Non c'è aria a filtrarla. Viene usato per i pannelli dei satelliti.

• AM1.0: È la luce solare quando il sole è perfettamente perpendicolare al suolo (allo zenit). La luce attraversa lo spessore minimo di atmosfera.

• AM1.5: È il valore standard utilizzato per i test dei pannelli a terra (come quelli nel file logi-545w.pdf) . Corrisponde a un angolo del sole di circa 48,2° rispetto allo zenit.

2. Perché si usa proprio l'1.5?

Viene scelto come standard mondiale perché rappresenta una media annuale ragionevole per le medie latitudini (come l'Europa o gli Stati Uniti).

Mentre la luce attraversa l'atmosfera, i gas e il vapore acqueo assorbono ed eliminano alcune frequenze (come gli ultravioletti o certi infrarossi). Poiché i pannelli solari non "vedono" tutti i colori della luce allo stesso modo, è necessario testarli con uno spettro che simuli fedelmente quello che riceveranno una volta installati all'aperto .

In sintesi:

Quando leggi AM1.5 nella tabella delle caratteristiche elettriche :

• Ti garantisce che il pannello è stato testato con una luce che simula il sole filtrato dall'atmosfera terrestre tipica.

• Significa che la luce ha percorso circa 1,5 volte lo spessore dell'atmosfera rispetto a quando il sole è allo zenit.

Senza questo standard, un produttore potrebbe testare i pannelli con una luce artificiale "più pura" (simile all'AM0 dello spazio), dichiarando potenze molto alte che però non sarebbero mai raggiungibili sulla Terra.

parametro NOCT (Nominal Operating Cell Temperature) indicato è di 45 +- 2°C . Questo valore ci dice che, in condizioni standard realistiche (800 W/m² di sole e una leggera brezza), la cella lavora solitamente 25°C sopra la temperatura ambiente .

Se manteniamo costante il salto termico tipico del pannello (25°C):

• Se la cella è a 25°C (temperatura STC ), la temperatura ambiente dovrebbe essere di circa 0°C.

Perché succede questo?

Il pannello solare è un oggetto scuro che assorbe radiazioni. Proprio come un'auto nera parcheggiata al sole, si scalda molto più dell'aria circostante.

1. Condizioni STC (25°C di cella): Per far sì che la cella rimanga a soli 25°C mentre il sole la colpisce a piena potenza (1000 W/m²), dovresti trovarti in una giornata molto fredda (vicino allo zero) o avere un sistema di raffreddamento attivo . Ecco perché i dati STC sono considerati "da laboratorio" .

2. Condizioni NOCT (45°C di cella): Queste sono le condizioni reali . Con un'aria gradevole a 20°C, il pannello sotto il sole scotta e arriva a 45°C .

L'impatto sulla potenza

Questo è il motivo per cui, nella tabella delle caratteristiche elettriche, la potenza crolla quando passi da STC a NOCT . Ad esempio, per il modello da 545W:

• A 25°C (cella "fredda", ambiente a 0°C): produce 545W .

• A 45°C (cella calda, ambiente a 20°C): produce solo 407.4W .

In estate, con 35°C all'ombra, la cella può superare facilmente i 60-70°C, perdendo ancora più efficienza rispetto ai dati che leggi sulla scheda tecnica .

c'è una distinzione fondamentale tra il "pannello all'ombra" e il "sensore di temperatura all'ombra".

Ecco come funziona la termodinamica del tuo pannello:

1. Il pannello deve stare al sole per produrre

Un pannello fotovoltaico all'ombra produce pochissima energia (spesso meno del 10-20% della sua capacità nominale). Per generare i 545W indicati nella scheda tecnica, la cella deve essere colpita direttamente dalla radiazione solare (1000 W/m^2) .

2. L'effetto "Auto al sole"

Quando diciamo che la temperatura ambiente è di 20°C, ci riferiamo alla temperatura dell'aria misurata all'ombra (come fanno i meteorologi). Tuttavia, il pannello è:

• Scuro (quasi nero) per assorbire la luce .

• Esposto direttamente ai raggi UV e infrarossi.

Proprio come una maglietta nera o il cruscotto di un'auto, il pannello assorbe l'energia del sole e la trasforma in calore. Quindi, anche se l'aria intorno è fresca ($20°C$), la cella interna "bolle" a 45°C o più .

3. La cella è "vittima" del suo stesso lavoro

Solo una parte della luce solare viene trasformata in elettricità (l'efficienza del 21,9% che vedi nel documento) . Il restante 78% circa dell'energia solare che colpisce il pannello si trasforma quasi interamente in calore. Poiché le celle sono sigillate tra vetro e backsheet (lo strato posteriore), questo calore rimane intrappolato, alzando la temperatura interna ben oltre quella dell'aria circostante .

In sintesi:

• Se la cella fosse all'ombra: Sarebbe fresca (vicina ai 20°C ambientali), ma non produrrebbe quasi nulla.

• Se la cella lavora (al sole): Produce energia, ma si scalda inevitabilmente.

Per questo motivo, i produttori indicano il Coefficiente di Temperatura di Pmax (-0,340%/°C) . Ti avvisano che per ogni grado di calore in più rispetto ai 25°C, il pannello perderà lo 0,34% della sua potenza .

In una giornata estiva italiana con 35°C all'ombra, la cella può arrivare a 60°C. In quel momento, il tuo pannello da 545W starà perdendo circa il 12% della potenza solo a causa del calore!

Calcolo della stima della potenza producibile

La Formula Finale
