Miscelatore

Ci sto lavorando

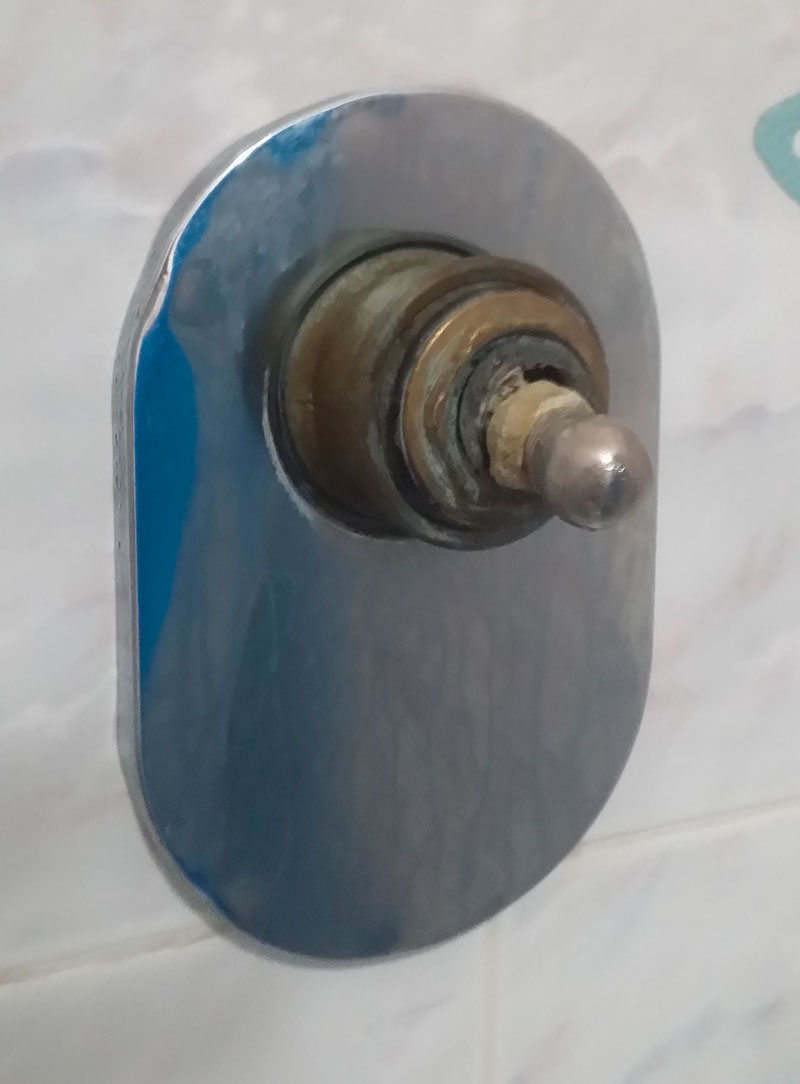

Il miscelatore della doccia era ridotto in queste condizioni:

Tanto che lo si poteva usare solo usando delle pinze. Il miscelatore era molto vecchio, trovare lo stesso modello era praticamente impossibile e comunque anche se si fosse trovato, essendo ad incasso si sarebbe dovuto rompere la parete in modo piuttosto invasivo. Oltretututto non vi erano maioliche di scorta. Insomma una bella gatta da pelare. Ed è allora che in questi casi la stampa 3D diventa preziosa.

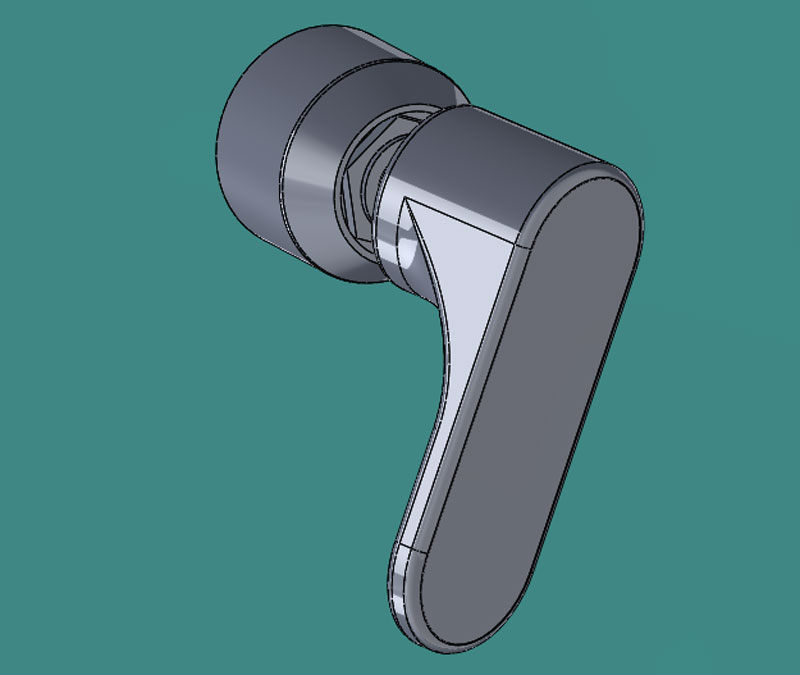

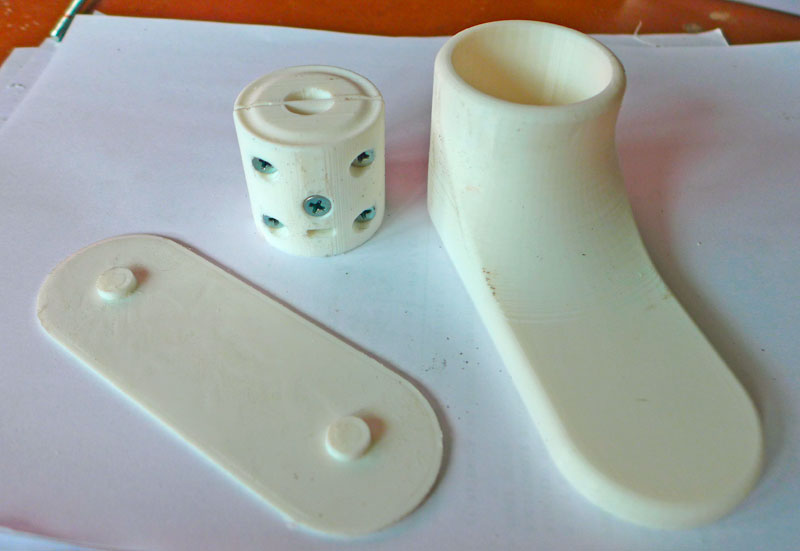

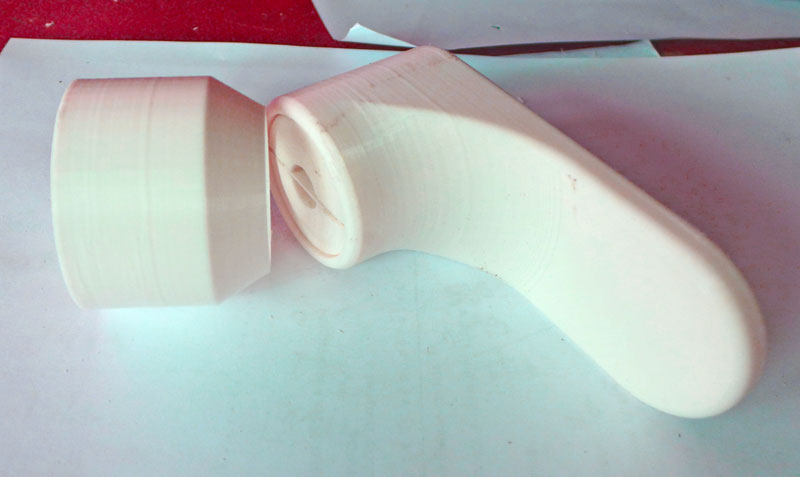

La difficolta principale è la particolare forma della leva, sferoidale. Se fosse stata di profilo quadrato sarebbe stato molto semplice ottenere l'ancoraggio. In questo caso ho pensato di effettuare un foro laterale sulla testa dove inserire una vite. Segue carrellata foto delle parti stampate:

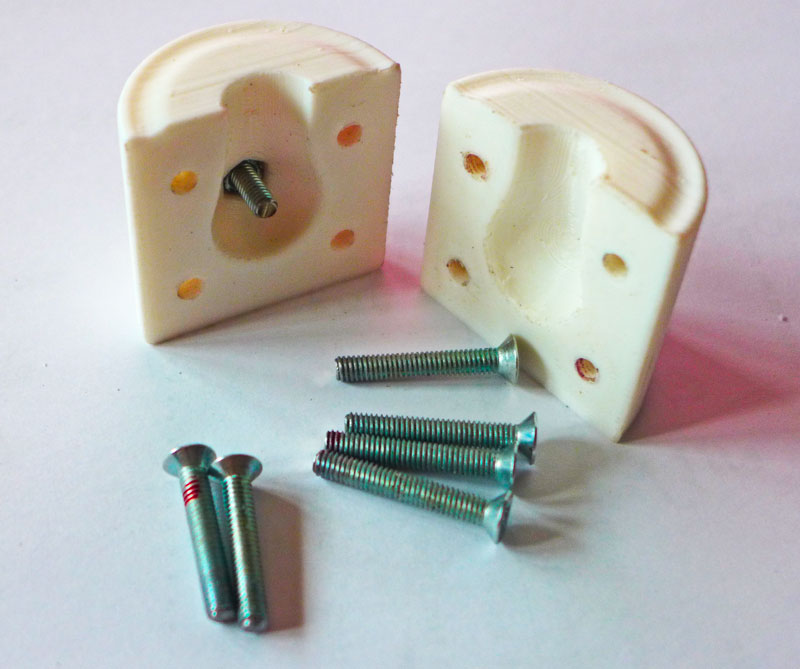

Due ganasce che andranno a stringere la testa, notare l'incavo in negativo della stessa forma. Sulla ganascia di sinistra notare la vite che entrerà nel foro praticato sulla parte sferica, che assicurerà l'ancoraggio

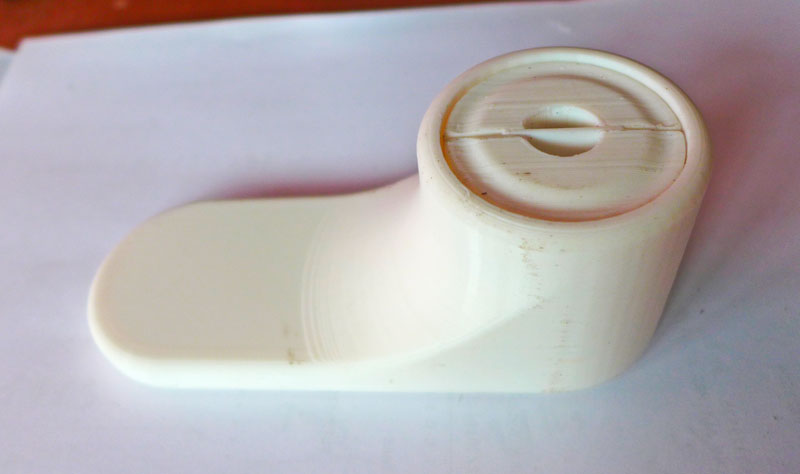

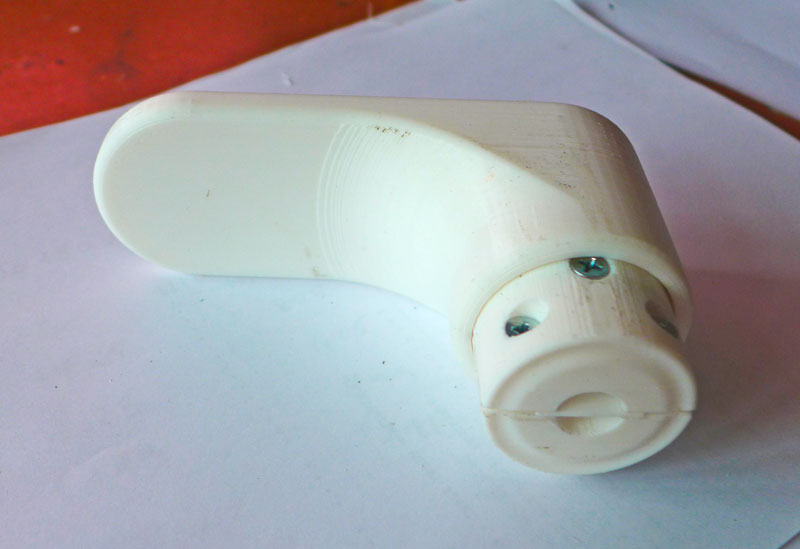

Una volta serrata la ganascia s'inserirà la maniglia

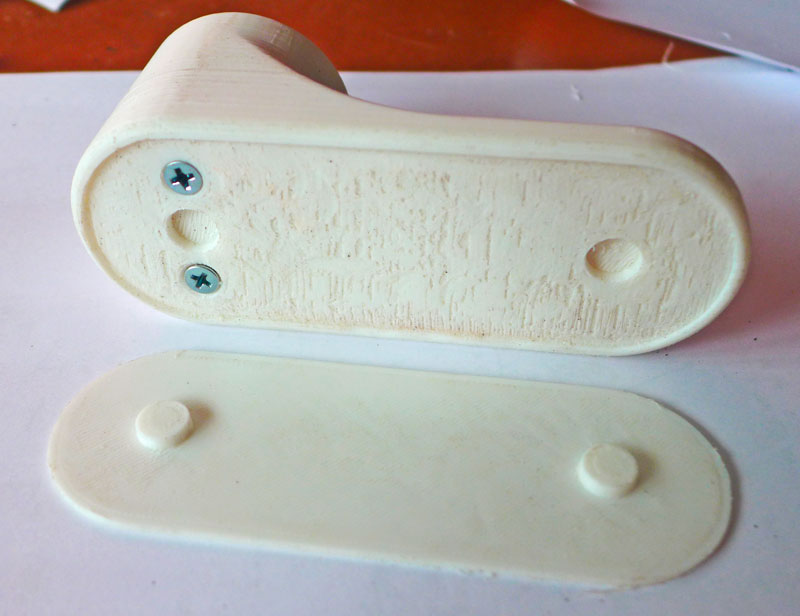

Che verrà fissata con due viti. Per nasconderle ho fatto un incavo dove andrò ad incassare un coperchio

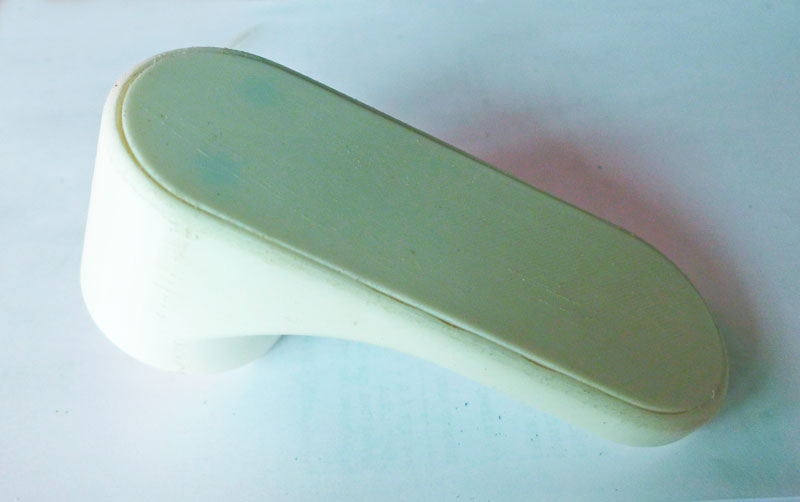

Che coprirà le viti
